RÜZGAR TÜRBİNİ DİKEY 300W 24V + ŞARJ KONTROL 24V HIZLI KULLANIM KILAVUZU
1- Türbin; ağaçlara yakın alanlara veya çatıya çok yakın noktalara monte edilmemelidir.
2- Türbinin monte edildiği konum rüzgâr açısından uygun değilse üretim verimi düşük olacaktır. Bu durumda türbinin daha uygun bir konuma taşınması önerilir.
3- Türbin kurulumunda herhangi bir noktayı anlamazsanız:
- Paket içeriği ve kurulum videosunu izleyebilirsiniz.
- Satıcı ile iletişime geçebilirsiniz.
4- Kablo Bağlantı Sırası

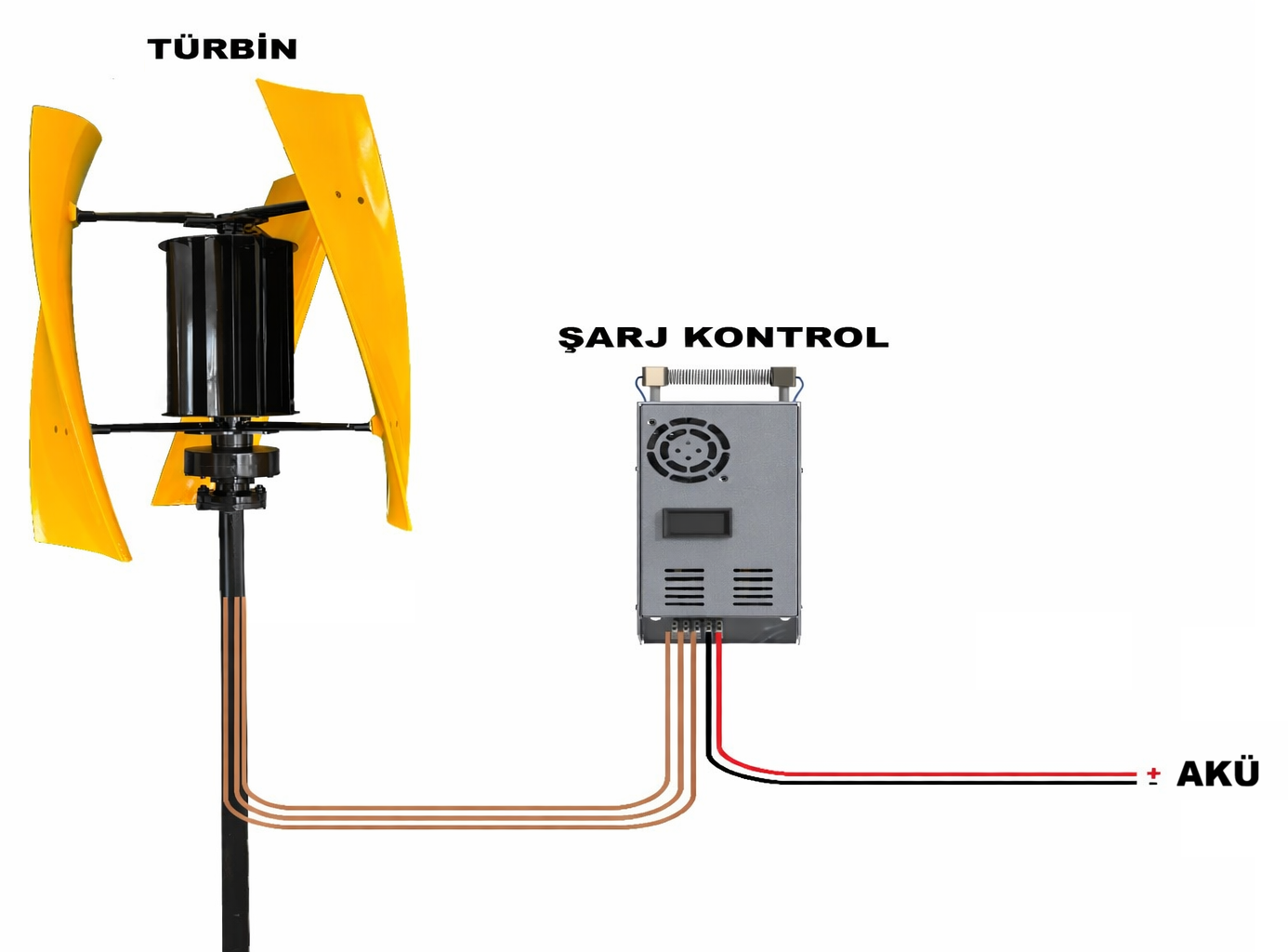

Bağlantı şeması görseli aşağıda verilmiştir.
Kurulum adımları devamında açıklamalı olarak anlatılmıştır.
Sistem bağlantıları yapılırken aşağıdaki adımlar sırasıyla uygulanmalıdır:
- Aküler, sistem gerilimine (24V) uygun olacak şekilde seri veya paralel bağlantılarla hazırlanmalıdır.
- Oluşturulan akü sisteminin artı (+) ucu,
şarj kontrol cihazı üzerindeki + (pozitif) terminale bağlanmalıdır.
Akü sisteminin eksi (-) ucu ise şarj kontrol cihazı üzerindeki - (negatif) terminale bağlanmalıdır.
- Türbin elektriği 3 faz AC olarak üretir
ve bu nedenle türbinden 3 adet kablo çıkar.
Bu kablolar, şarj kontrol cihazı üzerindeki türbin giriş terminallerine bağlanmalıdır.AC faz kablolarında bağlantı sırası önemli değildir. - Tüm elektrik bağlantıları tamamlandıktan sonra türbin direği kaldırılabilir.
5- Türbinden şarj kontrol cihazına uzanan kablolar 10 metreden kısa ise en az 4 mm² kesitli, 10 metreden uzun ise 6 mm² veya daha kalın kesitli kablo kullanılmalıdır.
6-Aşırı Şarj Koruması ve LED Göstergesi
Şarj kontrol cihazı, aküler dolduğunda oluşan fazla enerjiyi cihazın arka kısmında bulunan yük dirençlerine (rezistanslara) yönlendirir.
Bu durum gerçekleştiğinde cihaz üzerindeki kırmızı LED yanıp sönmeye başlar.
Kırmızı LED'in yanıp söndüğü görüldüğünde, akülerin zarar görmemesi ve sistemin güvenli çalışması için türbin direğinin indirilmesi önerilir.
7- Akü tipi olarak jel aküleri önermiyoruz. Bunun yerine kuru yük aküleri veya sulu tip (araba aküsü) akülerin kullanılmasını tavsiye ederiz.
8- En az 4 adet 80 Ah veya 100 Ah akü kullanılması önerilir. Akü sayısı arttıkça türbinden alınan verim de yükselir. Ancak tek bir türbin için kullanılabilecek maksimum akü sayısı 6 olmalıdır.
9- Akü voltajını kontrol etme yöntemi aşağıdaki gibidir:
Aküler bağlı durumdayken;
- Türbinin ürettiği DC voltaj, akü voltajından yüksekse şarj kontrol cihazının dijital ekranında türbin voltajı görünür.
- Türbinin ürettiği DC voltaj, akü voltajından düşükse ekranda akü voltajı gösterilir.
Buna rağmen akü doluluk oranını daha net takip edebilmek için ayrıca bir dijital voltmetre kullanılması tavsiye edilir.
10- 12V'luk bir sulu yük aküsünün doluluk oranı tablosu:
(Diğer tip aküler için de benzer aralıklar kullanılabilir.)
Akü doluluk oranının %40'ın altına inmemesi tavsiye edilir.
11- 24V'luk bir sulu yük aküsünün doluluk oranı tablosu:
(Diğer tip aküler için de benzer aralıklar kullanılabilir.)
Akü doluluk oranının %40'ın altına inmemesi tavsiye edilir.
12- 48V'luk bir sulu yük aküsünün doluluk oranı tablosu:
(Diğer tip aküler için de benzer aralıklar kullanılabilir.)
Akü doluluk oranının %40'ın altına inmemesi tavsiye edilir.
