RÜZGAR TÜRBİNİ YATAY 500W 24V + ŞARJ KONTROL 24V HIZLI KULLANIM KILAVUZU

1- Türbin, ağaçlara yakın alanlara, çatıya çok yakın noktalara veya rüzgâr yönünün sık sık değiştiği bölgelere monte edilmemelidir.

2- Türbin monte edildiği yerde sürekli kendi etrafında dönüyorsa, o bölge rüzgâr açısından uygun değildir. Bu durum türbin verimini düşürür. Daha uygun bir konuma taşımanız gerekir.

3- Türbin kurulumunda herhangi bir noktayı anlamazsanız:

Paket içeriği ve kurulum videosunu izleyebilirsiniz.
Satıcı ile iletişime geçebilirsiniz.

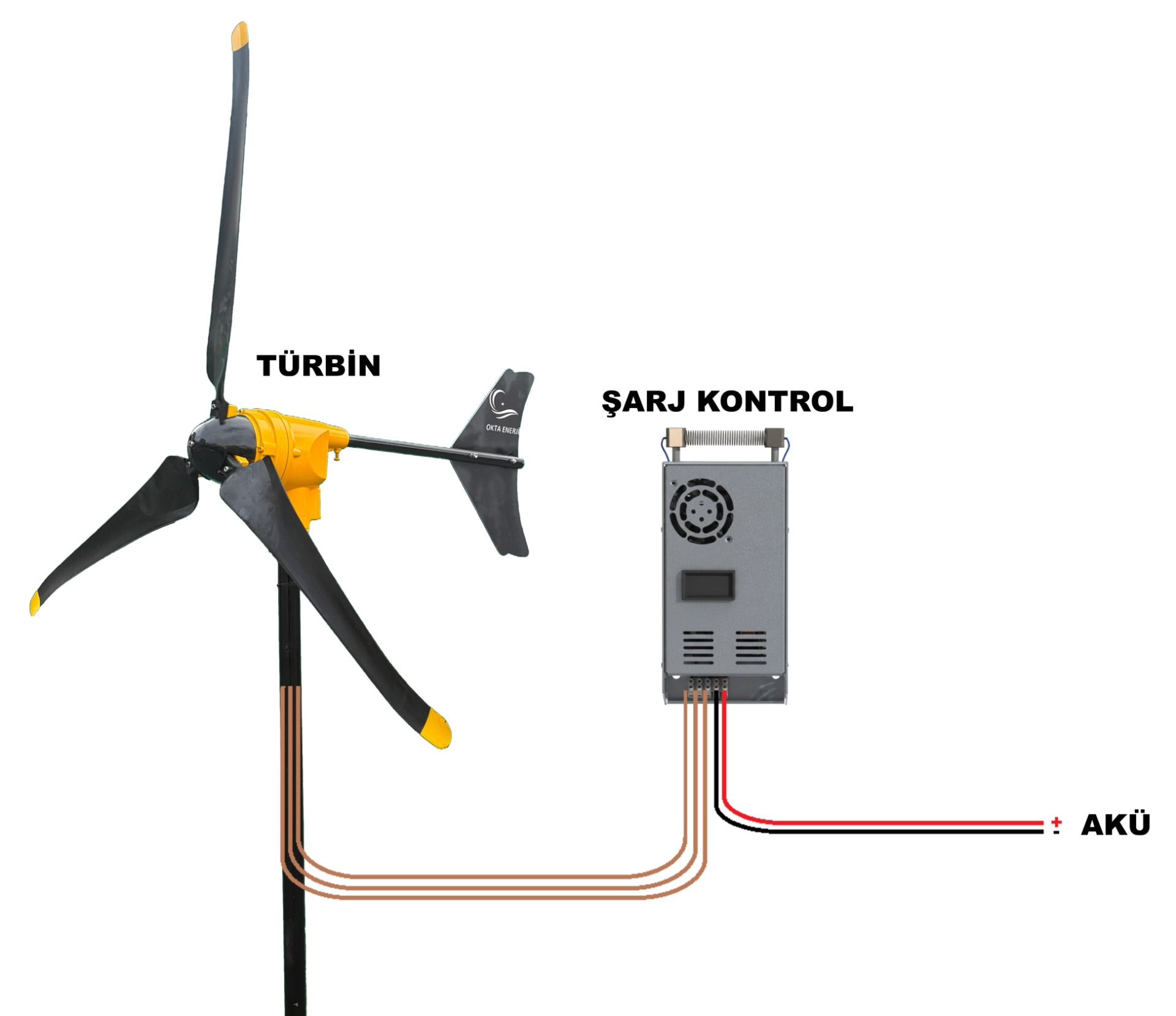

4- Türbin, elektriği 3 Faz AC (Alternatif Akım) olarak üretir ve bu nedenle üzerinden 3 kablo çıkar. Türbinden gelen bu 3 kablo, şarj kontrol cihazındaki ilgili girişlere bağlanmalıdır. Bağlantı yapılırken kabloların sırası önemli değildir.

5- Türbinden şarj kontrol cihazına uzanan kablolar 10 metreden kısa ise en az 4 mm² kesitli, 10 metreden uzun ise 6 mm² veya daha kalın kesitli kablo kullanılmalıdır.

6- Kablo bağlantıları yapılırken sırasıyla şu adımlar izlenmelidir:

Önce akü bağlantıları yapılır (kırmızı kablo artıya, siyah kablo eksiye).

Daha sonra türbin kabloları bağlanır.

Ardından türbin direği kaldırılabilir.

Şarj kontrol cihazı, aküler dolduktan sonra fazla elektriği arka kısımda bulunan rezistanslara yönlendirir. Bu işlem sırasında cihaz üzerindeki kırmızı LED yanıp söner. Kırmızı LED'in yanıp söndüğünü gördüğünüzde, akülerin zarar görmemesi için türbin direğini indirmeniz önerilir.

7- Akü tipi olarak jel aküleri önermiyoruz. Bunun yerine kuru yük aküleri veya sulu tip (araba aküsü) akülerin kullanılmasını tavsiye ederiz.

8- En az 4 adet 80 Ah veya 100 Ah akü kullanılması önerilir. Akü sayısı arttıkça türbinden alınan verim de yükselir. Ancak tek bir türbin için kullanılabilecek maksimum akü sayısı 6 olmalıdır.

9- Aküler bağlı durumdayken:

Türbinin ürettiği DC voltaj, akü voltajından yüksekse şarj kontrol cihazının dijital ekranında türbin voltajı görünür.

Türbinin ürettiği DC voltaj, akü voltajından düşükse ekranda akü voltajı gösterilir.

Buna rağmen akü doluluk oranını daha net takip edebilmek için ayrıca bir dijital voltmetre kullanılması tavsiye edilir.

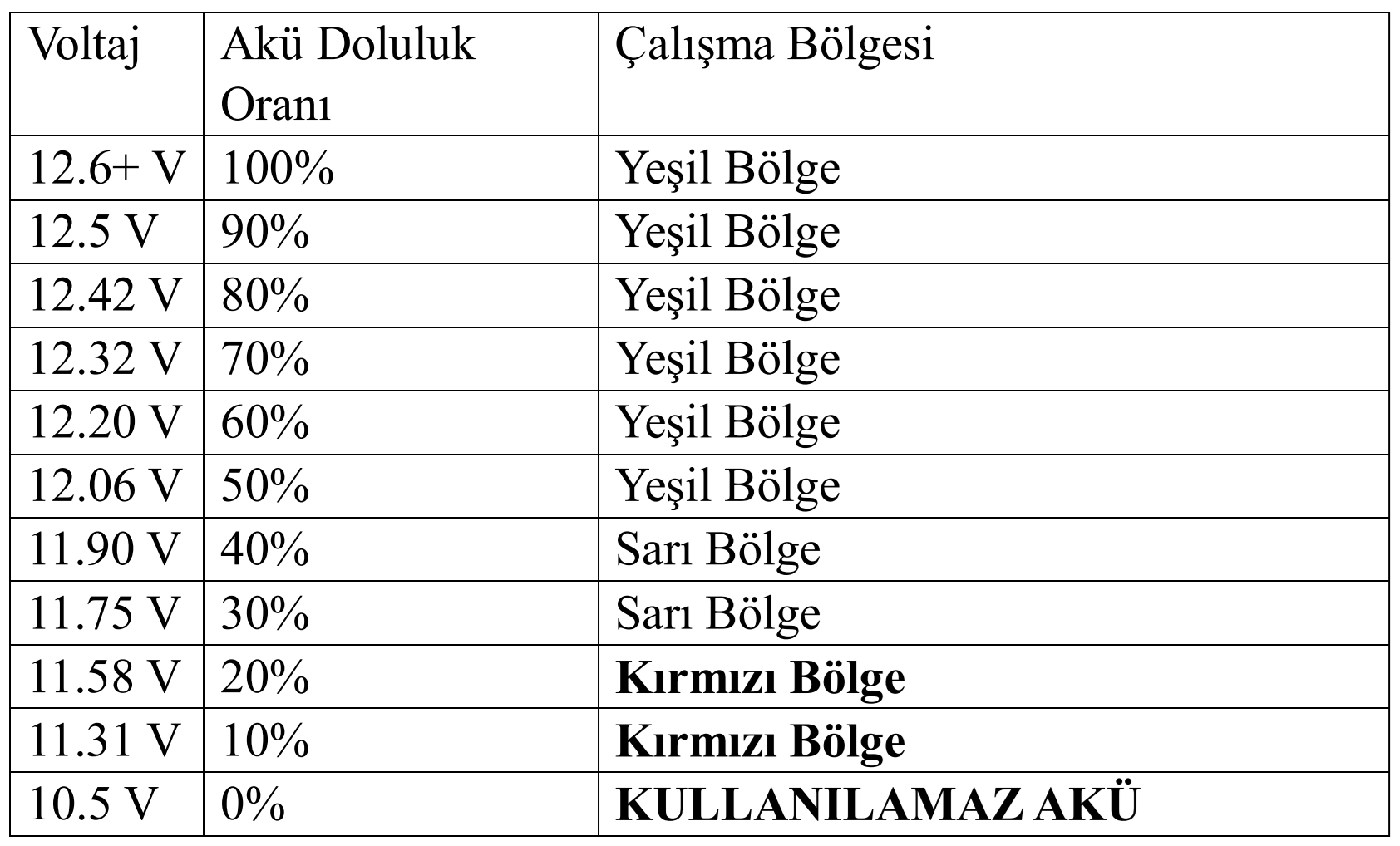

10- 12V'luk bir sulu yük aküsünün doluluk oranı tablosu:

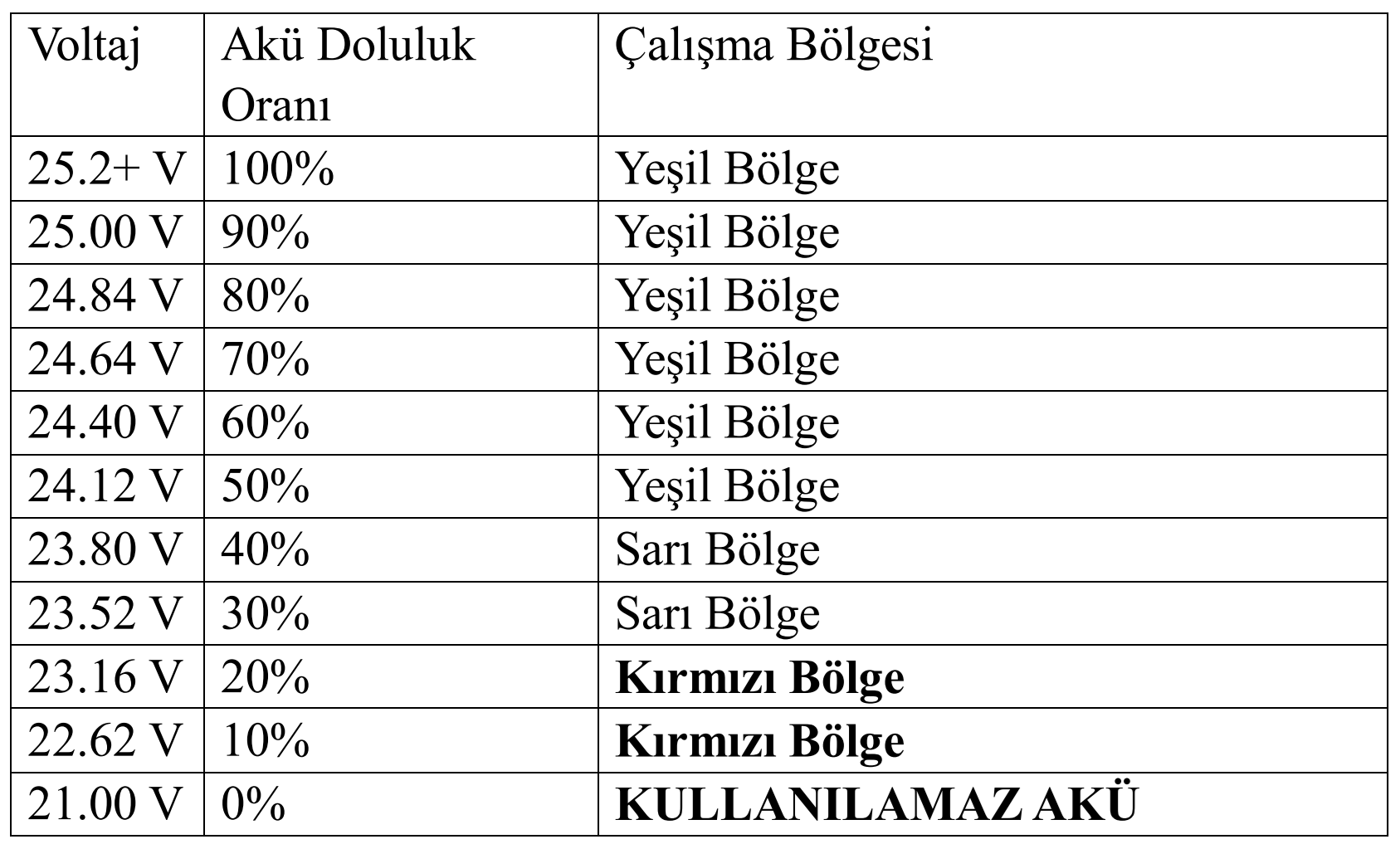

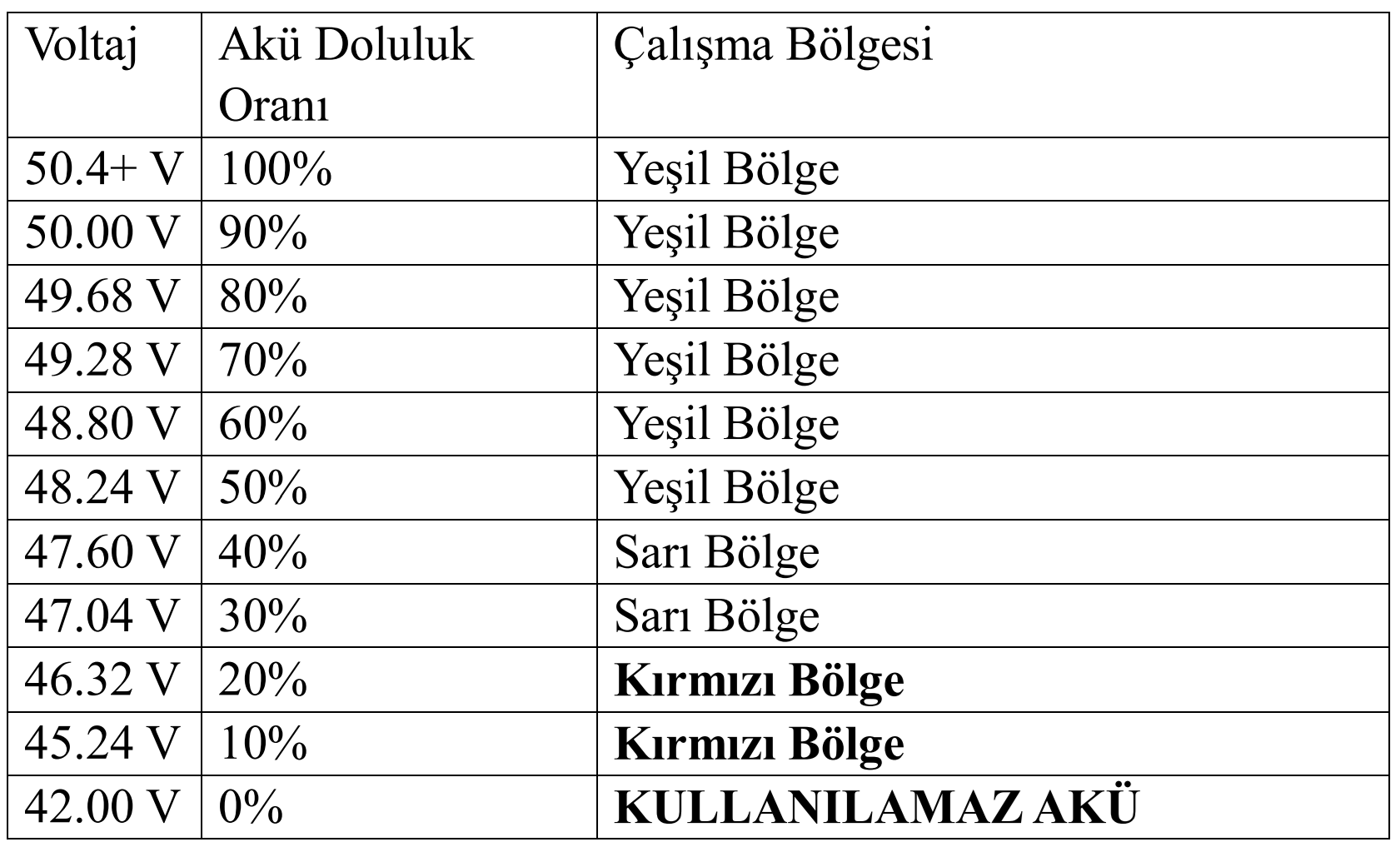

(Diğer tip aküler için de benzer aralıklar kullanılabilir.)

Akü doluluk oranının %40'ın altına inmemesi tavsiye edilir.
